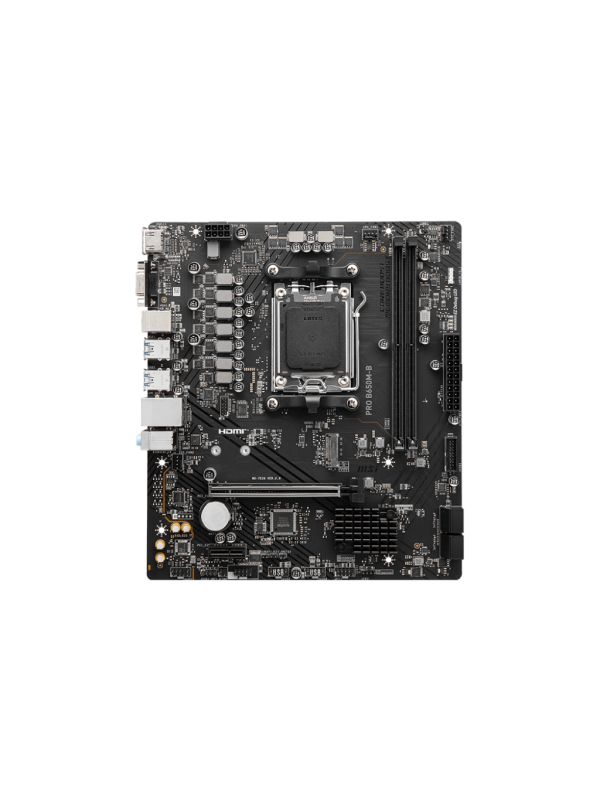

MSI PRO B650M-B – Scheda Madre AMD Socket AM5

Design e layout

La PRO B650M-B è costruita su un PCB Ultra Durable™ a quattro strati con finitura nero opaco, pensato per garantire rigidità meccanica e un’efficace dispersione termica anche in chassis micro-ATX compatti. Il dissipatore sul chipset riduce l’accumulo di polvere e mantiene elevata l’efficienza del PCH, mentre i dissipatori passivi sui MOSFET assicurano temperature contenute sotto carichi prolungati. Il rinforzo metallico sullo slot PCIe 4.0 x16 previene flessioni quando si inseriscono GPU di peso elevato e assicura una connessione stabile. Il pannello I/O precablato protegge le porte da polvere e facilita l’installazione, includendo DVI-D, HDMI 2.1 e jack PS/2 legacy. I fori di montaggio e i canali per i cavi sono posizionati per un cable-management pulito che ottimizza il flusso d’aria e riduce il surriscaldamento dei componenti interni, migliorando efficienza e longevità del sistema.

Espansione e connettività

MSI PRO B650M-B offre due slot DDR5 DIMM compatibili con moduli fino a 96 GB a velocità variabili da DDR5-4800 fino a DDR5-6800 MHz, adatti a multitasking e gaming di nuova generazione. L’espansione storage prevede uno slot M.2 PCIe Gen4×4, capace di superare i 7 000 MB/s di lettura sequenziale, più quattro porte SATA 3 6 Gb/s per HDD e SSD tradizionali, supportando array RAID 0, 1 e 10. Sul retro troviamo una porta LAN 2.5 GbE Realtek RTL8125-BG per trasferimenti di rete ultraveloci, due USB 3.2 Gen1 da 5 Gb/s e due USB 2.0 per periferiche legacy. Le uscite video integrate DVI-D e HDMI 2.1 (4K@60 Hz) consentono di utilizzare le GPU integrate dei Ryzen con grafica Radeon, mentre l’audio HD a 7.1 canali con S/PDIF ottico garantisce sonorità cristalline senza interferenze.

Alimentazione e protezione

La sezione di alimentazione digitale Core Boost combina layout di potenza ottimizzato e sei fasi VRM con MOSFET Industrial Grade e condensatori solidi per fornire corrente stabile a CPU AMD Ryzen 7000 Series fino a 170 W PPT. Le tecnologie MSI PBO Thermal Profiles permettono di selezionare tre limiti di temperatura (85 °C, 75 °C, 65 °C) per contenere voltaggi e calore senza rinunciare alle prestazioni, mentre Config TDP offre modalità ECO a 65 W o impostazioni PPT/TDC/EDC personalizzate per utenti avanzati. Spike Protection salvaguarda i componenti da sbalzi di tensione improvvisi e lo strato EMI Shield riduce interferenze elettromagnetiche, preservando qualità audio e integrità dei dati. Quattro header ventola (CPU_FAN, CPU_OPT, CHA_FAN1–2) supportano ventole DC/PWM con Smart Fan 5, offrendo controllo automatico basato su sei sensori di temperatura integrati.

Tecnologie

• PCB Ultra Durable™ a quattro strati con finitura nero opaco
• Socket AM5 per CPU AMD Ryzen 7000 Series
• 2× DDR5 DIMM fino a 96 GB @4800–6800 MHz
• 1× M.2 PCIe Gen4×4 (NVMe); 4× SATA3 6 Gb/s; RAID 0/1/10
• 2× USB 3.2 Gen1 (5 Gb/s); 2× USB 2.0
• DVI-D; HDMI 2.1 (4K@60 Hz)
• LAN 2.5 GbE Realtek RTL8125-BG; audio Realtek ALC897 HD 7.1 + S/PDIF
• 6 fasi VRM digitali; MOSFET Industrial Grade; condensatori solidi
• Core Boost; PBO Thermal Profiles; Config TDP; Resizable BAR
• Spike Protection; EMI Shield; Smart Fan 5; Mystic Light Extension

Utilizzo

1. Fissare la PRO B650M-B al case micro-ATX utilizzando distanziatori M3 e viti incluse.
2. Collegare il connettore ATX 24 pin e l’ATX 12 V 8 pin dall’alimentatore.
3. Inserire la CPU AMD Ryzen 7000 Series nel socket AM5 e montare il dissipatore compatibile.
4. Installare moduli DDR5 nei due DIMM; abilitare profili XMP/EXPO nel BIOS per frequenze OC.
5. Montare SSD NVMe M.2 e collegare HDD/SSD alle porte SATA; serrare la vite M.2.
6. Collegare ventole a CPU_FAN, CPU_OPT e CHA_FAN1–2; personalizzare curve con Smart Fan 5.
7. Connettere monitor via DVI o HDMI, periferiche USB e rete 2.5 GbE; installare sistema operativo.

Impieghi ideali

• Workstation professionali per editing video 4K e rendering 3D
• Gaming di nuova generazione con CPU Ryzen e DDR5 ad alta velocità
• PC da ufficio e home office con trasferimenti di rete 2.5 GbE
• HTPC multimediali con output 4K@60 Hz e audio surround HD
• NAS domestici con array RAID e SSD NVMe per accesso rapido
• Laboratori di sviluppo e test software su piattaforme compatte
• Sistemi “silent build” sfruttando Smart Fan 5 e diverse modalità PBO

Specifiche tecniche

Caratteristica	Dettaglio
Modello	MSI PRO B650M-B
Socket CPU	AM5 (AMD Ryzen 7000 Series)
Chipset	AMD B650
Formato	Micro-ATX (244×226 mm)
RAM	2× DDR5 fino a 96 GB @4800–6800 MHz
Storage	1× M.2 PCIe Gen4×4 + SATA3; 4× SATA3 6 Gb/s (RAID 0/1/10)
PCIe	1× PCIe 4.0 x16; 2× PCIe 3.0 x1
USB I/O	2× USB 3.2 Gen1; 2× USB 2.0
Video Onboard	DVI-D; HDMI 2.1 (4K@60 Hz)
LAN	Realtek RTL8125-BG 2.5 GbE
Audio	Realtek ALC897 HD 7.1 canali + S/PDIF ottico
VRM	6 fasi digitali; MOSFET Industrial Grade; condensatori solidi
Ventole	CPU_FAN, CPU_OPT @1 A; CHA_FAN1–2 @2 A PWM
BIOS	UEFI AMI con M-Flash; Smart Fan 5
Protezione	Spike Protection; EMI Shield; Core Boost

Contenuto della confezione

• Scheda madre MSI PRO B650M-B
• I/O Shield precablato
• 2× cavi SATA3 6 Gb/s
• Viti per SSD M.2
• Manuale utente e guida rapida

FAQ

1. Quali CPU AMD supporta questa scheda madre? Supporta tutte le CPU AMD Ryzen 7000 Series con socket AM5, inclusi modelli fino a 16 core e 170 W PPT.
2. Posso montare SSD NVMe e dischi SATA contemporaneamente? Sì. Lo slot M.2 PCIe Gen4×4 supporta SSD NVMe e M.2 SATA, e restano quattro porte SATA3 libere per unità tradizionali.
3. Qual è la capacità massima di memoria e le velocità supportate? Fino a 96 GB DDR5 distribuiti in due slot, con frequenze da 4800 fino a 6800 MHz tramite profili XMP/EXPO.
4. Quali uscite video sono integrate sulla scheda? DVI-D fino a 1920×1200@60 Hz e HDMI 2.1 fino a 4K@60 Hz, abilitando la grafica integrata dei Ryzen.
5. Che tipo di Ethernet e audio onboard offre? Rete 2.5 GbE gestita da Realtek RTL8125-BG e audio HD 7.1 canali con codec Realtek ALC897 + S/PDIF.
6. Come posso regolare le ventole di sistema? Tramite Smart Fan 5 nel BIOS UEFI, che rileva automaticamente ventole DC o PWM e permette curve personalizzate.
7. Cosa sono i profili PBO Thermal? Sono impostazioni che limitano la temperatura massima della CPU a 85 °C, 75 °C o 65 °C per contenere voltaggi e rumorosità mantenendo le prestazioni.
8. Quali protezioni hardware sono integrate? Spike Protection contro sovratensioni, EMI Shield per ridurre interferenze elettromagnetiche e layout Core Boost per stabilità VRM.
